En 1903 l'ingénieur anglais John Ambrose Fleming, conseiller scientifique de la Marconi Company, trouve une application à l'effet thermoionique découvert en 1880 par Thomas Edison (Effet Edison). Il met au point le premier tube électronique sous forme d'une valve à 2 électrodes. Ce tube, la Valve de Fleming, breveté en Novembre 1904 permet la détection et le redressement du courant alternatif.

Sir John Ambrose Fleming (1849-1945) et la photo de la valve qui porte son nom.

En 1906 un inventeur américain Lee De Forest en ajoutant une grille de contrôle, met en évidence la faculté d'amplification d'un tel montage. Cette lampe à 3 électrodes est baptisée Audion (Brevet du 15 janvier 1907) Elle permet aussi la détection et peut générer des oscillations dont on découvre peu à peu l'intérêt dans l'émission et la réception radio.

Ces tubes sont utilisés au début pour l'amplification téléphonique. Le vide incomplet de ces lampes rend leur fonctionnement aléatoire et instable. Irving Langmuir aux USA et l'équipe du Colonel Gustave Ferrié en France, en mettant au points des tubes à vide poussé vont obtenir des résultats beaucoup plus probant.

Le physicien anglais William Eccles qui avait nommé Diode la valve de Flemming, donne le nom de Triode à l'Audion en 1912.

Lee De Forest (1873-1961)

Cet exemplaire à double plaque et double grille serait plus tardif (1913-1914) Le filament est coupé.

Les tubes suivants sont classés par origine géographique: A (Autriche), D (Allemagne), GB (Grande-Bretagne), H (Hongrie), NL (Pays-Bas), USA (Etats-Unis), et à l'intérieur d'un même pays par ordre alphabétique.

EAGLE FR12 (Triode) Fin années 20 (A)

OSTAR GANZ A520 (Triode universelle) Début années 30 (A)

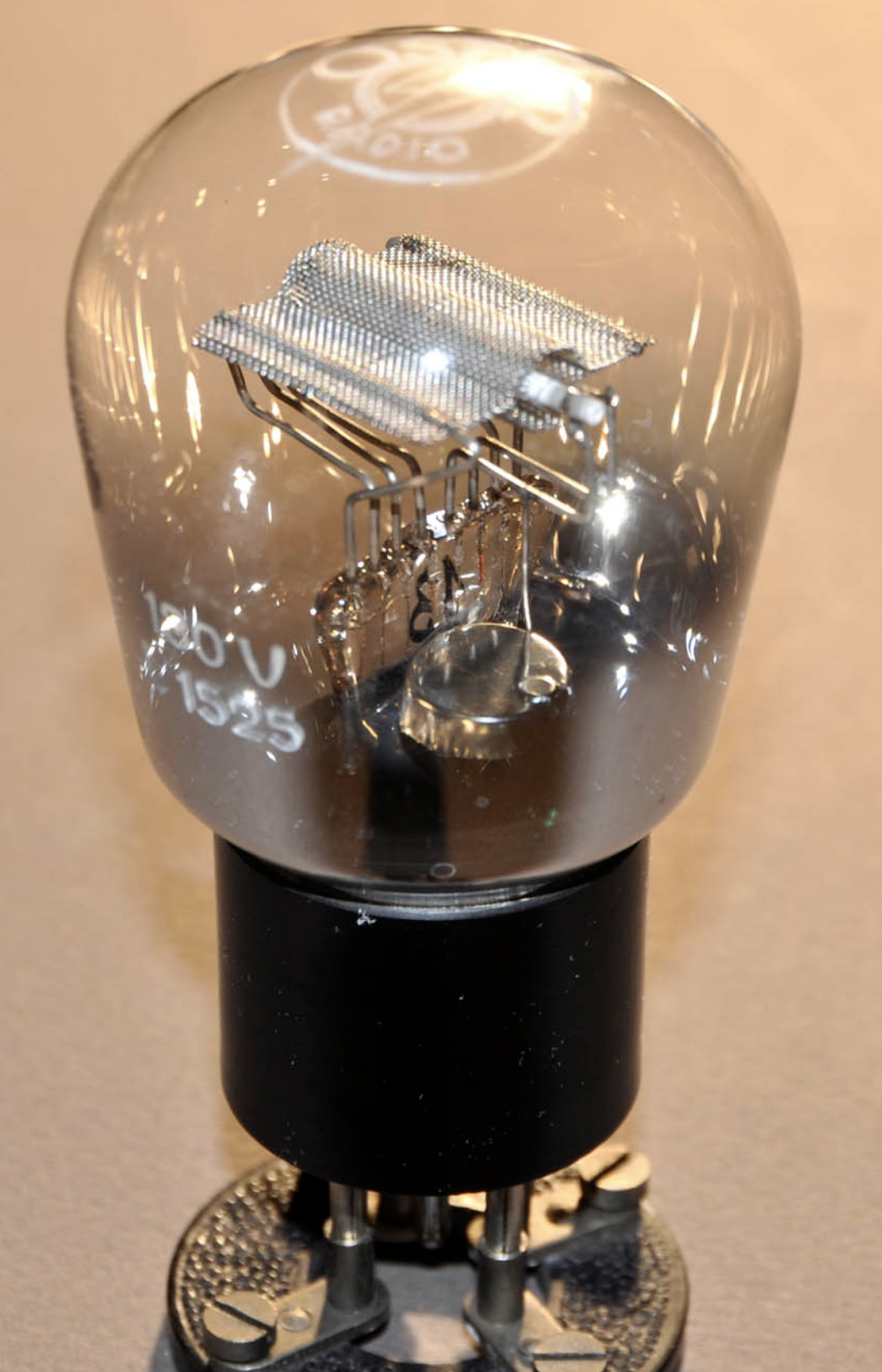

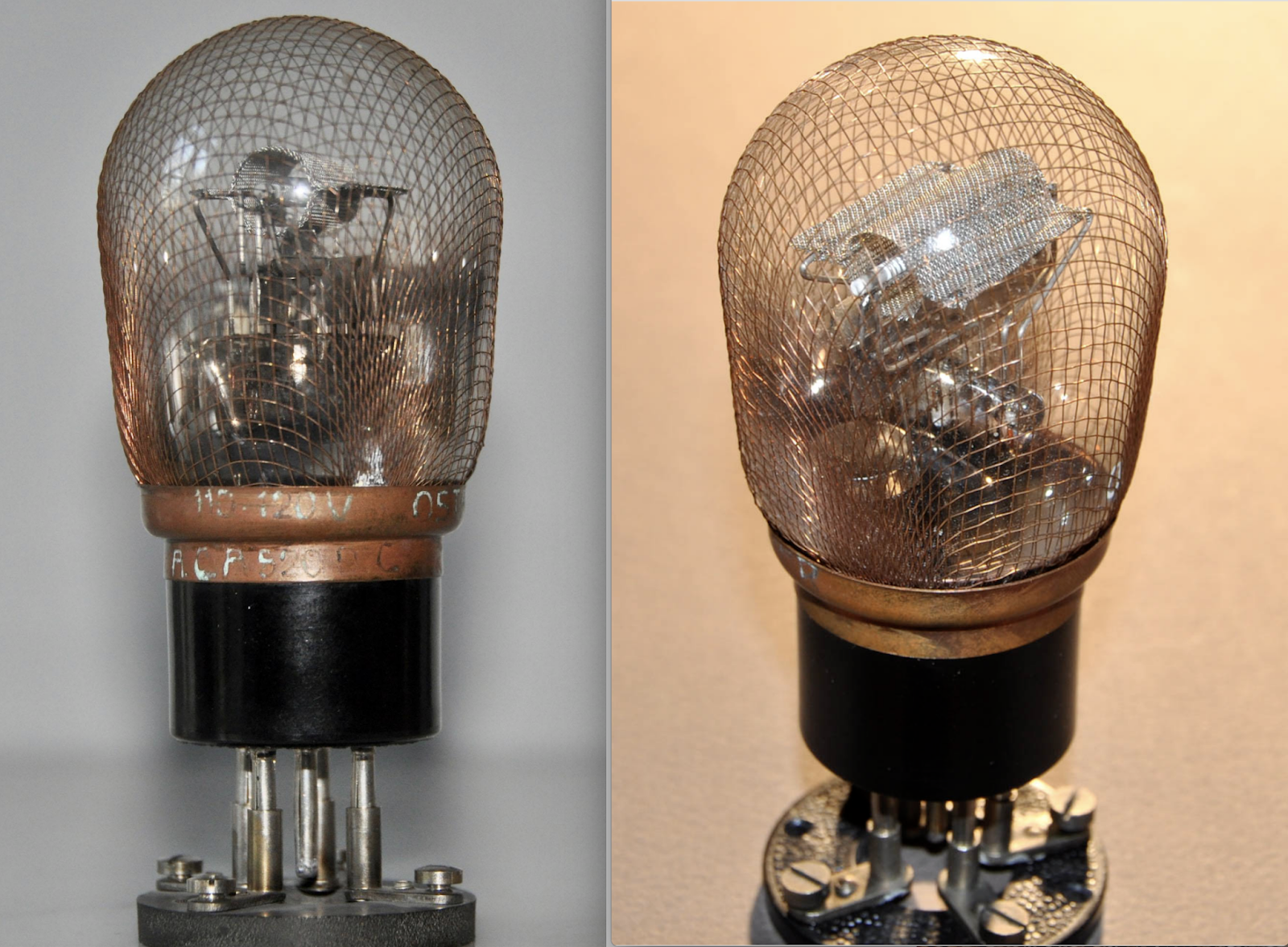

Les tubes OSTAR GANZ ont pour particularité d'avoir un filament alimenté directement par le courant secteur alternatif ou continu (110v à G, 130v à D, ces tubes existent aussi en 220V)

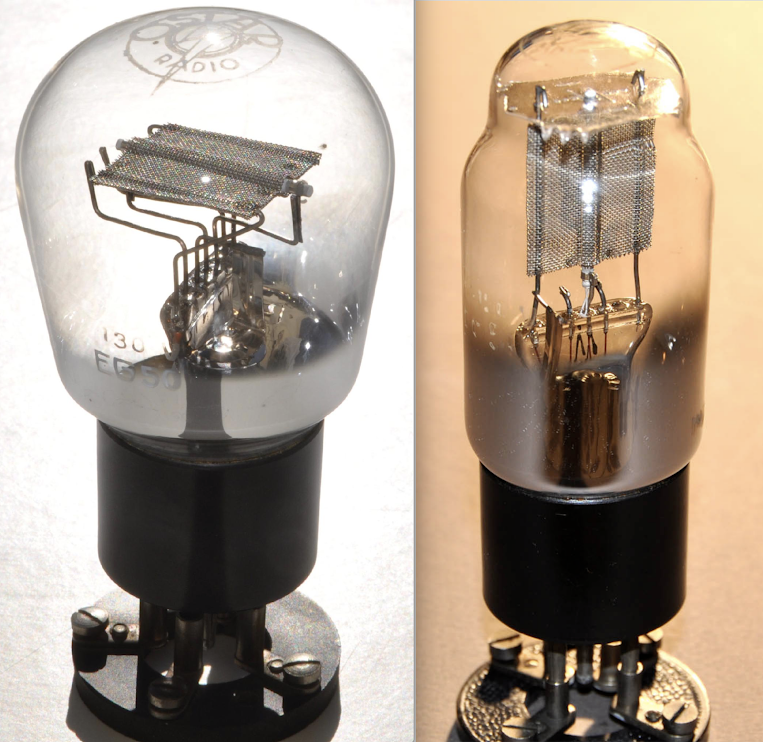

OSTAR GANZ EG50 (Redresseur demie alternance) Début années 30 (A)

OSTAR GANZ L1525 (Triode de sortie) Début années 30 (A)

OSTAR GANZ W310 (Triode) Début années 30 (A)

POWER TONE 406H (Triode) Fin années 20 (A)

TRIOTRON TD2 (Triode universelle) Fin années 20 (A)

TRIOTRON TL (Triode) 1925 (A)

AEG K1 (Triode) 1916 (D)

LOEWE 3NFB (Tube multiple batterie) 1927 (D)

LOEWE 3NFW (Tube multiple secteur) 1929 (D)

SEDDIG RJW (Triode) 1917 (D)

SIEMENS A (Triode) 1916 (D)

TELEFUNKEN EVE173 (Triode) 1917 (D)

TELEFUNKEN EVN71 (Triode) 1914 (D)

EDISWAN ARDE (Triode universelle) 1923 (GB)

2 volts

EDISWAN MT3F (Triode d'émission) 1919 (GB)

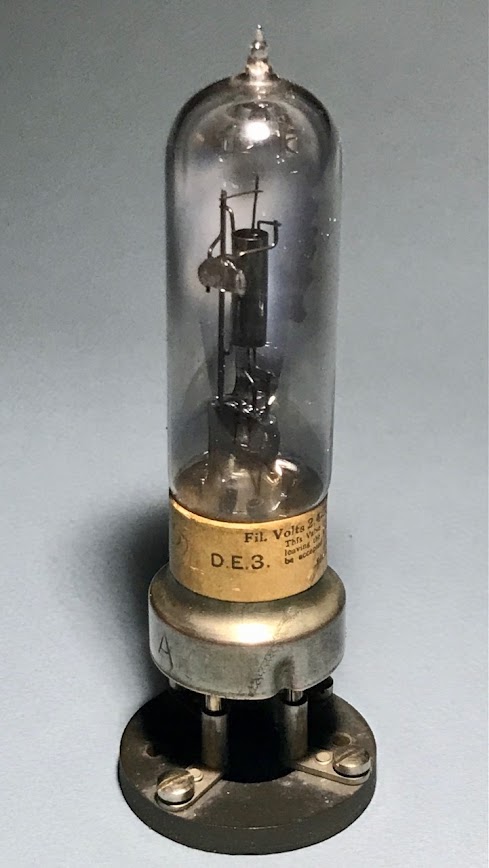

GECOVALVE DE5 (Triode de sortie) <1925 (GB)

HIVAC 1935 (GB)

XH1.5 XL1.5 XD2.0
Ces tubes miniatures étaient utilisés dans les appareils d'aide auditive, dans des postes radio de poche, dans les équipements radio de la police et aussi dans les radiocommandes de modèles réduits.

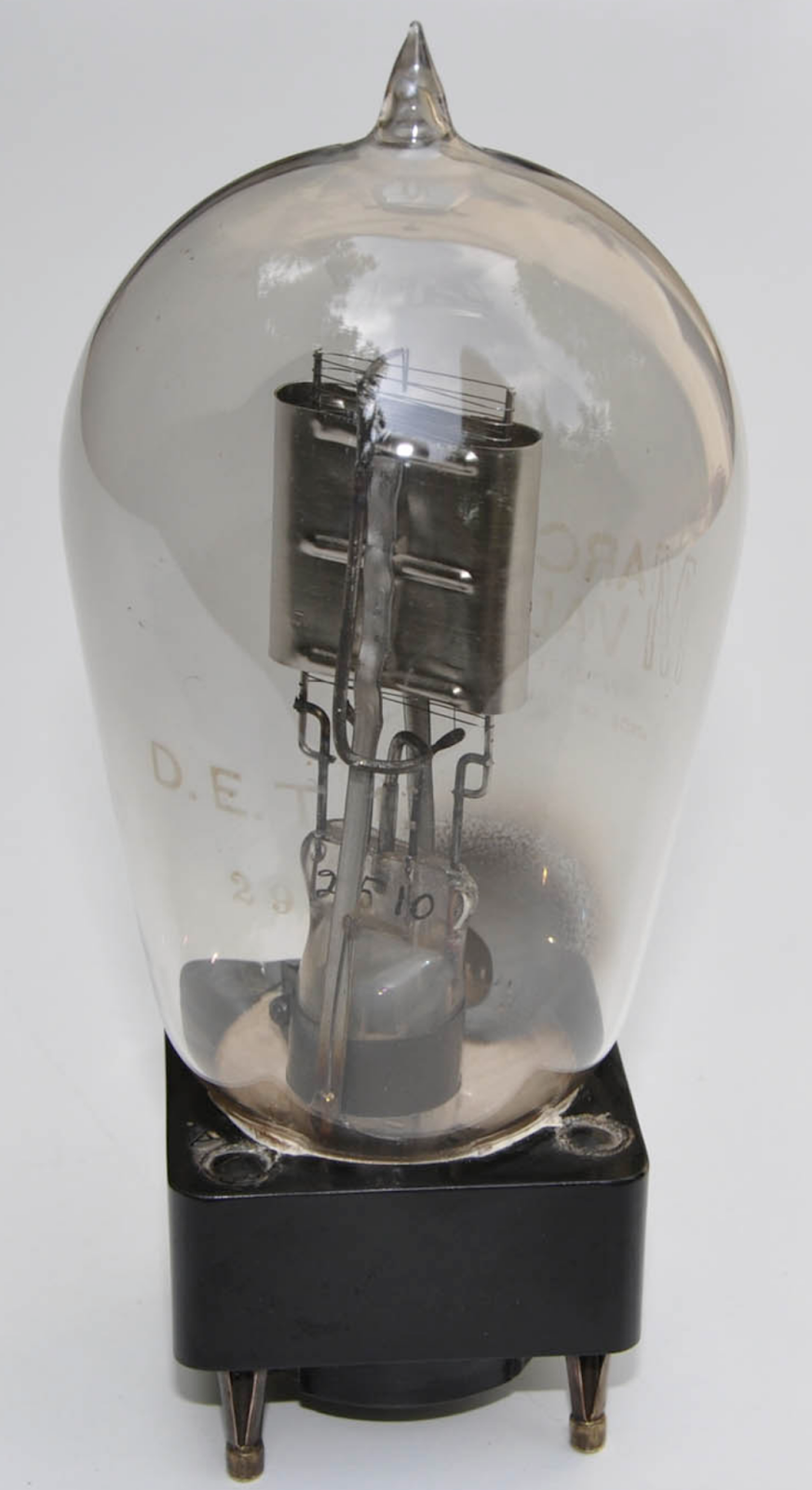

MARCONI OSRAM DET1_MO (Triode d'émission) <1925 (GB)
